Mesin Penempatan BGA SMT Miniatur Berkualiti Tinggi Pada Meja Mesin Pilih Tempat Harga Bersaing

Mesin pilih dan letak SMT 7000pcs/j hwt444f Kestabilan pintar berkelajuan tinggi tinggi penghantaran kotak kayu selama tiga hari

Hantar pertanyaan

pengenalan produk

Apakah kriteria untuk mesin tampalan berprestasi tinggi

Piawaian utama untuk mesin pelekap permukaan (SMT) berprestasi tinggi ialah ketepatan, kelajuan dan fleksibiliti. Ketepatan: Ketepatan adalah keperluan penting untuk mesin SMT berprestasi tinggi. Mesin mesti boleh meletakkan komponen pada papan litar dengan tahap ketepatan yang tinggi. Ketepatan peletakan mentakrifkan kualiti produk akhir. Mesin boleh meletakkan komponen dengan tepat dalam beberapa mikron dari lokasi yang dikehendaki. Kelajuan: Kelajuan ialah satu lagi standard kritikal untuk mesin SMT berprestasi tinggi. Masa kitaran mesin adalah penting untuk kecekapan pengeluaran. Lebih pantas mesin boleh meletakkan komponen, lebih ketara bilangan produk yang boleh dihasilkan dalam tempoh masa tertentu. Fleksibiliti: Fleksibiliti ialah satu lagi ciri penting bagi mesin SMT berprestasi tinggi. Mesin mesti mampu meletakkan pelbagai jenis komponen dengan saiz dan bentuk yang berbeza. Mesin harus mempunyai susunan penyuap yang fleksibel untuk mengendalikan pelbagai komponen. Ia juga harus membenarkan berbilang persediaan pada mesin yang sama. Piawaian lain: Piawaian lain bagi mesin SMT berprestasi tinggi termasuk keupayaan untuk mengendalikan komponen pelbagai bentuk, seperti BGA, QFN, dll. Mesin perlu mempunyai kestabilan pelekat tinggi yang menghalang komponen
daripada bergerak apabila papan litar bercetak sedang dalam transit. Mesin juga harus mempunyai masa pertukaran yang cepat dari satu jenis komponen ke yang lain, membolehkan pengeluaran pelbagai jenis PCB. Ringkasnya, mesin SMT berprestasi tinggi haruslah tepat, pantas, fleksibel dan mampu mengendalikan komponen yang berbeza.

Ini adalah jawapan kepada Apakah kriteria untuk mesin tampalan berprestasi tinggi? soalan. Terima kasih atas perhatian anda kepada Beijing Huawei Guochuang Electronic Technology Co., LTD., kami adalah pembekal peralatan SMT berkualiti tinggi, boleh menjalankan OEM, ODM, pengeluar sumber yang boleh dipercayai, kami sedang mencari ejen global, maklumat hubungan kami: 15010550359 zhai 15931673319 liu.

banner

10-1


Bilangan Ketua Penempatan	4 (ketepatan tinggi)
Bilangan Dulang IC	48
Bilangan Pengumpan	50/44 (tertakluk kepada penyuap 8mm)
Ketepatan Kedudukan	0.01mm
Ketepatan Pemasangan Berulang	0.05mm
Julat kelajuan pemasangan rintangan	5000-8000Komponen kemuatan keping/j
Komponen Berkenaan	perintang, kapasitor, cip, manik lampu 0201-30*30mm dsb.
Kawasan Maksimum PCB yang Disokong	5050mm-(50F)350190mm /(44F)350*260mm
Pemberi makan	pengumpan elektrik, pengumpan pneumatik, pengumpan bergetar, dulang IC dll.
Peranti Pengecaman	tandakan kamera x1, kamera pengecaman pantas x4, kamera berketepatan tinggi x1
Ketinggian Maksimum Komponen Berkenaan	Kurang daripada atau sama dengan 7mm
Mod Penyampaian PCB	kemasukan tiga peringkat, sambungan automatik dari kiri ke kanan, kedudukan PCB automatik
Kedudukan Mark	manual / automatik
Kaedah Pengaturcaraan	pengaturcaraan automatik selepas mengimport fail koordinat PCB secara manual
Sistem kawalan	Sistem kawalan HuaweiGuochuang
Panjang Langkah Maksimum Paksi XY	629mm*679mm
Jejak XY Axis	panduan gerakan linear ditambah pemacu skru
Mod Pergerakan Paksi XY	pautan pintar pecutan dan nyahpecutan lengkung dan garisan, algoritma interpolasi linear bersepadu.
Kawalan Komputer	komputer kawalan industri dengan pemproses berprestasi tinggi Intel
Melaraskan Kaedah Trek	elektrik
Julat Penampan Muncung	4.5mm
Panjang Langkah Maksimum Paksi Z	20mm
Julat Sudut untuk Komponen	±180 darjah
Motor	Siri Motor Servo AC
Pemandu	pemandu DSP berkelajuan tinggi
Keperluan Bekalan Udara	penapis air minyak, Lebih besar daripada atau sama dengan 50L, penapis habuk dan penstabil tekanan udara dll.
Bekalan Vakum Muncung	penjana vakum mengintegrasikan fungsi pecah vakum berkelajuan tinggi
Julat Tekanan Bekalan Udara	0.5-0.7Mpa

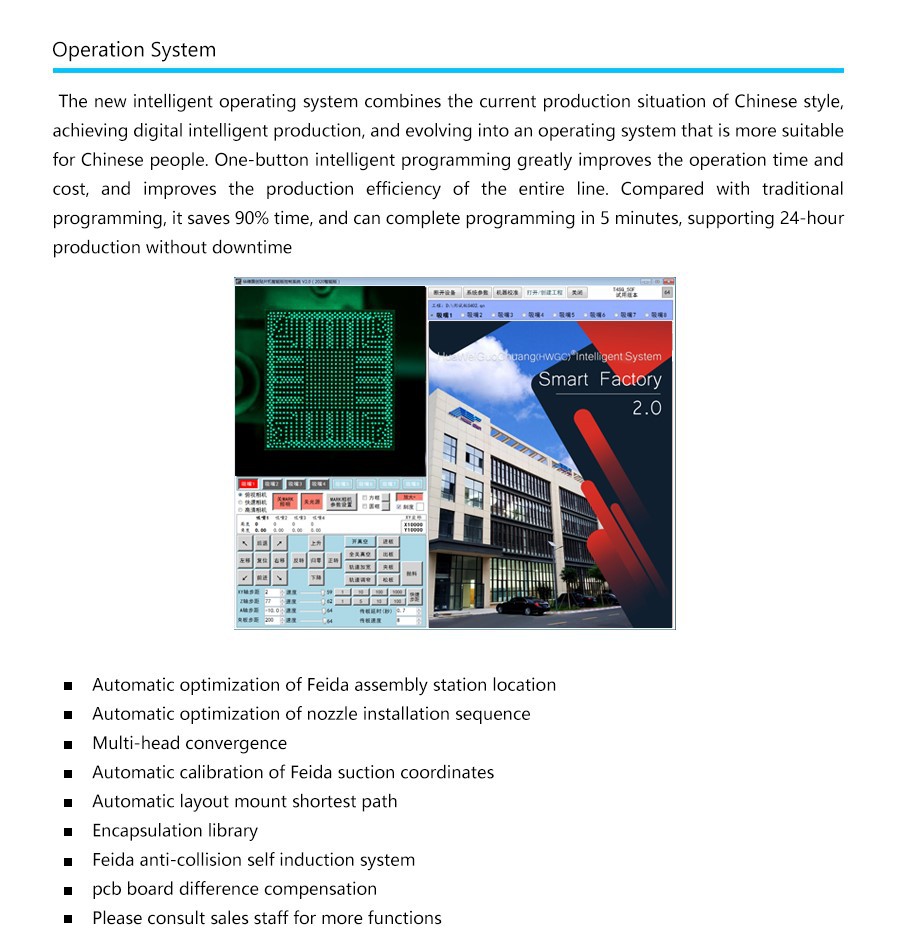

OS	Penyelidikan dan pembangunan bebas OS pintar SMT berdasarkan Windows
PCB memerlukan	3-5mm tepi proses dalam mod automatik
Paparan Penglihatan	17-inci paparan kawalan industri
Kabel	kabel fleksibel tahan lama（10 juta kali）
Bekalan Kuasa	220V 50/60Hz
Kuasa Purata	600W
Dimensi Mesin	mesin meja 1140900900mm mesin menegak 90011401340mm
Berat badan	(mesin meja)210kg (mesin menegak)280kg
